Руководство по выбору высокотемпературных прокладок: какие материалы подходят для температур 500°C и выше?

1. Введение

1.1 Почему важно правильно выбрать высокотемпературную прокладку

При работе в экстремальных условиях эксплуатации следует выбирать правильный высокотемпературный прокладочный лист становится критическим. Неправильный выбор может привести к утечкам, простою или выходу из строя компонентов. Для применений, где температура составляет 500°C или выше, материал должен противостоять не только теплу, но и окислению, ползучести и химическому воздействию.

1.2 Обзор: что мы подразумеваем под услугой «500°Cи выше»

В этом руководстве мы рассматриваем термин «выше 500°C» как непрерывную или циклическую работу при достижении этого порога или за его пределами. Многие стандартные прокладки не могут надежно работать в этом диапазоне, поэтому мы фокусируемся на решениях для применений, работающих при повышенных температурах, таких как выхлопные системы, фланцы котлов, турбины и другое высокотемпературное оборудование.

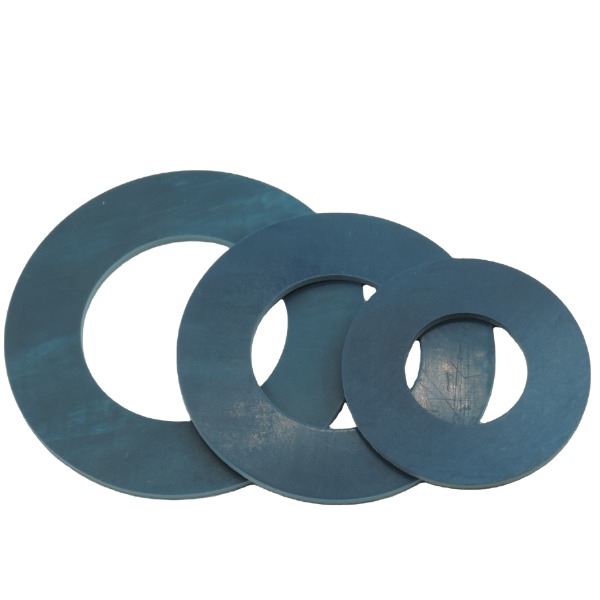

7900/7925/7950 Прокладка фланца из сжатого арамидного волокна синего цвета/нитрилового связующего

2. Понимание требований к прокладкам, работающим при экстремальных температурах.

2.1 Температура, давление и химическая среда

• Температура: постоянная или пиковая, вероятность окисления выше ~500°C.
• Давление: более высокое давление означает, что поверхности прокладки должны сохранять герметичность под нагрузкой и напряжением ползучести.
• Химическая среда: пар, дымовые газы, агрессивные кислоты/основания могут сопровождать высокую температуру.

2.2 Конструкция фланца, нагрузка на болты и сжатие прокладки

• Правильное выравнивание фланцев и качество поверхности необходимы для использования возможностей материала.
• Нагрузка на болт должна создавать достаточное напряжение посадки прокладки, не повреждая лист.
• При высокой температуре прокладка может расслаиваться или расползаться; конструкция фланца должна это позволять.

2.3 Долговечность, стойкость к окислению и ползучесть при высоких температурах

• Некоторые материалы разлагаются при окислении при температуре выше ~600°C, если не используется специальная обработка.
• Релаксация ползучести со временем снижает напряжение уплотнения – очень важно выбирать лист с низкой ползучестью.
• Длительная эксплуатация требует выбора не только «температурных», но и химически устойчивых материалов.

3. Распространенные листовые материалы прокладок и их пригодность для температур >500°C.

3.1 Гибкие листы на основе графита

Гибкие графитовые листы часто являются лучшим выбором для герметизации при повышенных температурах. Они могут работать примерно до 400-450°С в окислительных средах, а со специальными ингибиторами до ~500°С и более.

3.2 Листы на основе слюды/филосиликата

Когда температура эксплуатации приближается к 500°C или превышает ее, становятся пригодными слюдяные или слоистые силикатные материалы. Некоторые листы рассчитаны на температуру до ~ 1200°C при определенных условиях.

3.3 Металлопластиковые прокладки для высоких температур (полуметаллические, с металлической оболочкой и т. д.)

В экстремальных условиях, сочетающих высокую температуру, давление и агрессивные среды, полуметаллические или армированные металлом листы обеспечивают структурную поддержку при использовании высокотемпературных наполнителей. Они идеальны, когда простого гибкого листа недостаточно.

3.4 Сравнительная таблица: материал, максимальная температура и основные характеристики

Чтобы быстро сравнить варианты:

*Длительные температурные значения — пиковые или переходные пики могут отличаться и требуют дополнительного запаса.

4. Как выбрать высокотемпературный прокладочный лист для вашего приложения (шаг за шагом)

4.1 Определите условия эксплуатации (температура, давление, среда)

• Определите максимальную постоянную температуру, а также любые переходные пики.
• Определите внутреннее давление, класс фланца и среду (пар, газ, кислота и т. д.).
• Запишите, присутствует ли кислород/окислительная среда (это влияет на выбор материала при температуре выше ~600°C).

4.2 Сопоставьте возможности материала (например, с помощью высокотемпературный прокладочный лист for 500 °C applications )

Используйте приведенную выше сравнительную таблицу, чтобы привести ваши условия в соответствие с ограничениями по материалам. Например, если поверхности фланцев работают при температуре 550°C в среде пара, то использование одного лишь гибкого графита может оказаться неэффективным; вам может понадобиться слюда или армированный металлом лист.

4.3 Проверка условий нагрузки на фланцы и болты

• Убедитесь, что жесткость фланца, момент затяжки болтов и напряжение посадки прокладки соответствуют выбранному листу прокладки.
• Неправильно подобранная конструкция фланца может свести на нет даже возможности высокотемпературной прокладки.

4.4 Рассмотрите долгосрочную производительность и техническое обслуживание

• Выбирайте по сопротивлению ползучести, устойчивости к окислению, химической стойкости и сроку службы.
• Если вы оцениваете **безасбестовый прокладочный лист, работающий при температуре выше 500°C**, убедитесь, что связующее, волокна и армирование не содержат асбеста и проверены на пригодность для эксплуатации.

4.5 Пример схемы/таблицы принятия решения для как выбрать высокотемпературную прокладку для 500°C плюс сервисное обслуживание

5. Практический пример/реальное применение на основе опыта нашей компании.

5.1 Представление нашей компании – JiangsuJintaiSealingTechnologyCo.,Ltd. и контекст бренда

Основанная в 2004 году и расположенная в Тайсине, провинция Цзянсу, наша компания завоевала прочную репутацию благодаря многолетнему опыту производства, комплексным системам управления качеством и экспорту в Восточную Европу, Юго-Восточную Азию и Африку. Под нашим брендом высококачественной уплотнительной продукции мы уделяем особое внимание поставке высококачественных уплотнительных решений для судоходной, энергетической, металлургической, химической и машиностроительной промышленности.

5.2 Как мы применяем процесс выбора в проекте с высокими температурами выше 500°C

В недавнем проекте для заказчика по производству электроэнергии рабочая температура фланца составляла ~550°C, а средой служил перегретый пар с некоторым количеством окислительных газов. Используя описанный выше пошаговый процесс, мы выбрали лист на основе слюды, армированный основой из нержавеющей стали, гарантируя, что прокладка выдержит высокую температуру и давление, не расползаясь и не выходя из строя преждевременно.

5.3 Ключевые уроки и передовой опыт

• Всегда четко указывайте температуру, давление и среду *заранее*.
• Высокотемпературные прокладки хороши настолько, насколько хороша конструкция и монтаж фланца.
• Вопросы технического обслуживания и проверки: после установки следить за признаками ползучести, окисления или релаксации.

6. Советы по техническому обслуживанию, установке и долгосрочному обслуживанию.

6.1 Рекомендации по установке листов с высокотемпературными прокладками

• Тщательно очистите поверхности фланцев; обеспечить плоскостность и параллельность.
• Используйте правильный момент затяжки болтов и при необходимости затяните повторно после термоциклирования.
• Применяйте правильное усилие на посадке прокладки и избегайте чрезмерного сжатия, которое может повредить высокотемпературный листовой материал.

6.2 Мониторинг и проверка во время обслуживания

• Проверьте наличие ползучести при сжатии, герметичность фланцев, релаксацию прокладки.
• Осмотрите визуально (если возможно) или с помощью мониторинга на предмет аномальных отклонений температуры или давления.

6.3 Распространенные виды отказов и как их избежать

• Окисление графитового листа при использовании за пределами его номинальной среды → в окислительной атмосфере выбирайте материал на основе слюды.
• Релаксация ползучести, приводящая к образованию путей утечки → обеспечить адекватное напряжение посадки и прочную конструкцию фланца.
• Несоосность фланцев или неравномерная нагрузка на болты → убедитесь в правильности процесса установки.

7. Часто задаваемые вопросы

• Вопрос 1: Какую максимальную температуру выдерживает типичный высокотемпературный прокладочный лист?
  A1: Это зависит от материала. Например, гибкий графит выдерживает ~450–500°C в окислительном воздухе; Листы слюды при соответствующих условиях выдерживают температуру до ~800‑1200°C.
• Вопрос 2: Могу ли я использовать лист на резиновой основе для работы при температуре 500°C?
  A2: Обычно нет. Резиновые/эластомерные листы обычно рассчитаны на температуру значительно ниже 300–400°C. Вам нужен композитный или неорганический высокотемпературный лист.
• Вопрос 3: Что означает «безасбестовая прокладка для высоких температур выше 500°C»?
  A3: Это означает, что в листе используются современные волокна или неорганические наполнители (слюда, слоистый силикат, графит и т. д.) без асбеста, и он рассчитан на непрерывную эксплуатацию при температуре выше 500°C. Всегда проверяйте технические характеристики и сертификацию.
• Вопрос 4: Важна ли подготовка фланцев при использовании высокотемпературных прокладок?
  A4: Да — даже самый лучший лист будет протекать, если поверхности фланцев некачественные, болты не затянуты должным образом или усилие посадки недостаточно.
• Вопрос 5: Как часто мне следует проверять прокладку, установленную для эксплуатации при температуре 500°C плюс?
  A5: Это зависит от применения, но рекомендуется регулярная проверка после начальных термических циклов, а также периодические проверки на ползучесть или остаточную деформацию при сжатии. В случае возникновения аномальных событий (перегрева, скачков давления) требуется немедленная проверка.

8. Заключение

Выбор правильного высокотемпературный прокладочный лист (и особенно правильный вариант, когда вам нужен высокотемпературный прокладочный лист material selection guide 500°C ) — это многофакторный процесс, включающий температуру, давление, среду, проектирование и установку фланцев. Систематически выполняя описанные выше шаги и выбирая правильный материал (например, безасбестовый прокладочный лист, предназначенный для работы при высоких температурах выше 500°C или лист, предназначенный для экстремальных условий эксплуатации) вы можете обеспечить надежную герметичность и длительный срок службы оборудования. Как опытный производитель/экспортер с комплексной системой качества и участием в глобальных проектах, мы в JiangsuJintaiSealingTechnologyCo.,Ltd. рады возможности помочь вам в решении ваших проблем с высокотемпературной герметизацией.
